一、监测Windows本地环境

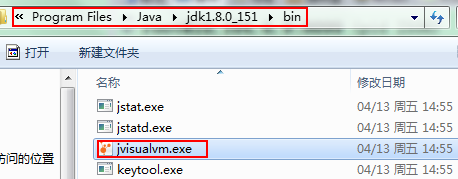

1、在本地jdk的bin目录下双击jvisualvm.exe，启动此程序。

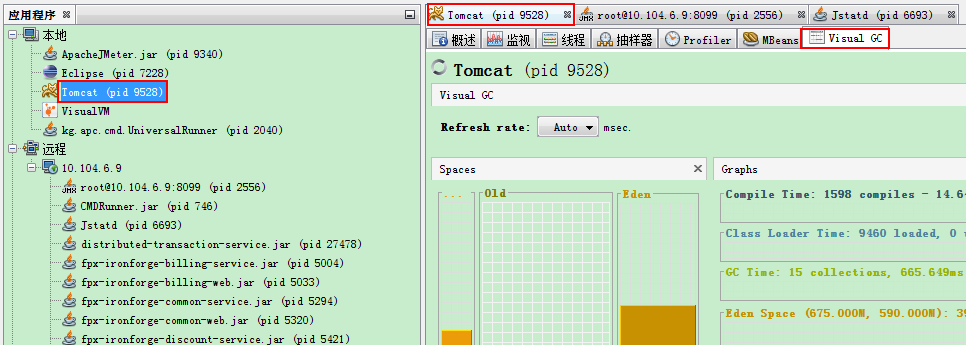

2、当需要监测的项目在运行时，会出现一个Tomcat程序，表示本地运行的工程，选择即可查看。

二、监测Linux环境的工程

1、在打开jvisualvm后，当选择添加JMX连接时，需要输入服务器IP、监测端口、用户名、密码。当选择添加jstatd连接时需要输入JDK中的监测端口。

其中JMX不可以使用Visual GC插件但能监控CPU，而jstatd不可以使用Visual GC插件但不能监控CPU。

2、配置JMX的连接方式

1）打开程序所在的tomcat中bin目录下的catalina.sh，设置JAVA_OPTS。若8099端口被占用则换一个。其中服务器IP（不能是127.0.0.1）和监测端口必填。

JAVA_OPTS="-Djava.rmi.server.hostname=服务器IP -Dcom.sun.management.jmxremote.port=监测端口 -Dcom.sun.management.jmxremote.rmi.port=监测端口 -Dcom.sun.management.jmxremote.ssl=false -Dcom.sun.management.jmxremote.authenticate=false""

查看端口是否使用：netstat -nltpe|grep 端口

2）若防火墙有阻拦，则需要设置防火墙白名单端口。

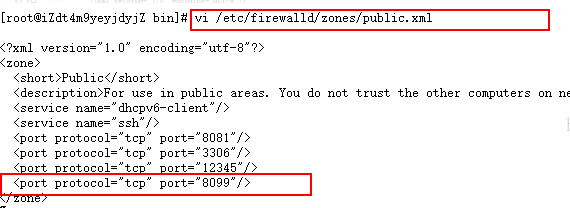

在防火墙的/etc/firewalld/zones/public.xml路径下，添加不阻拦的端口，然后重启防火墙。

重启防火墙命令：firewall-cmd --reload

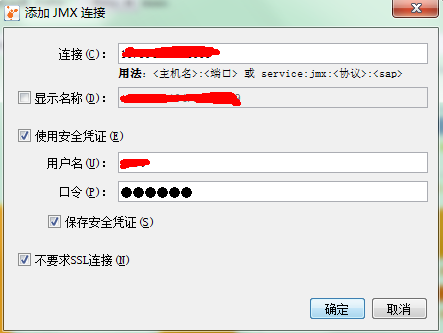

3）选择添加JMX连接，输入服务器IP、监测端口、用户名、密码即可使用。

3、配置jstatd的连接方式

1）在服务器下使用的jdk的bin目录中（如/usr/local/java/jdk1.8.0_131/bin）添加jstatd.all.policy文件，文件内容如下：

grant codebase "file:${java.home}/../lib/tools.jar" {
    permission java.security.AllPermission;
};

2）在此bin目录下执行命令：

./jstatd -J-Djava.rmi.server.hostname=服务器IP -J-Djava.security.policy=jstatd.all.policy -p 监测端口

服务器IP是运行项目的服务器真实IP，不能填127.0.0.1，通过绑定一个端口来监测项目。查看端口是否使用：

netstat -nltpe|grep 端口

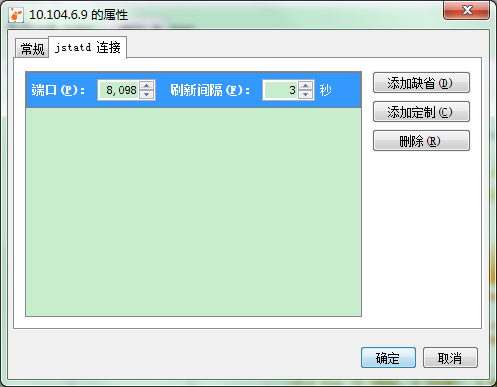

3）选择添加jstatd连接，输入监测端口，确定后即可使用。

4）在列举的选项中选择Jstatd即可查看GC情况。

三、添加JVisualVM插件

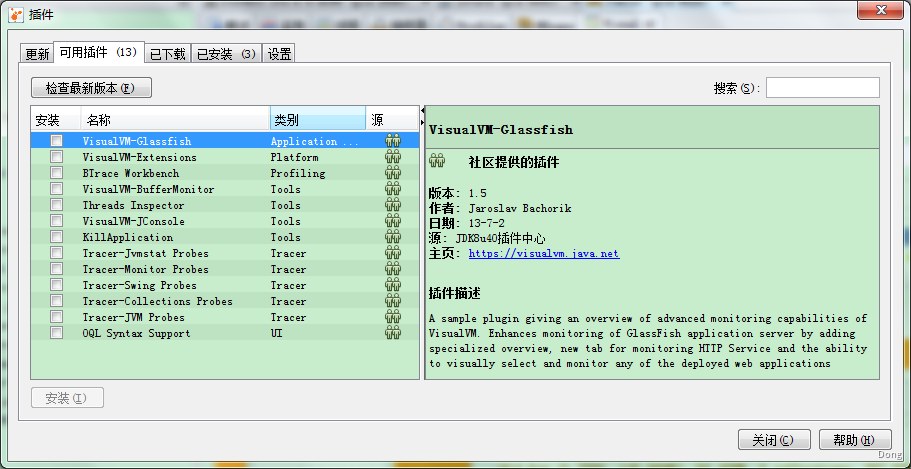

1、在工具菜单栏中选择工具→插件，弹出如下界面，选择可用插件页签，下载相应的插件。其中Visual GC是使用比较广泛的。

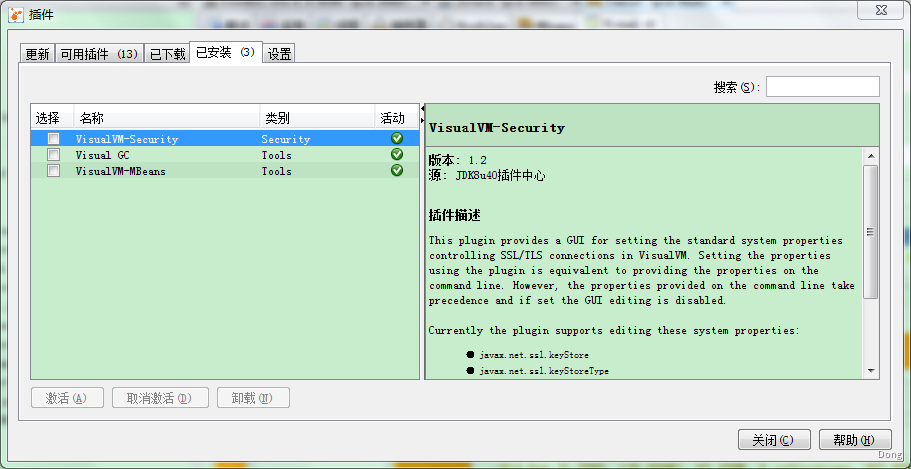

2、在已安装的页签中，可以选择卸载已下载的插件。

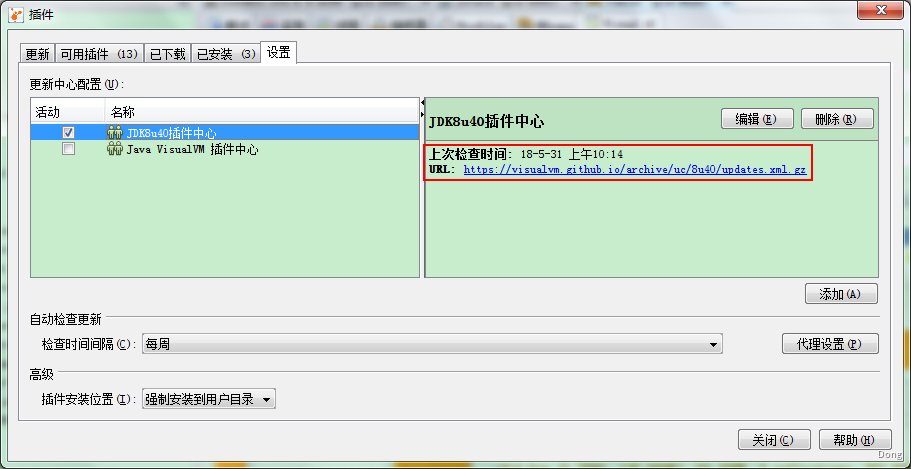

3、当插件下载失败时，可以去设置页签中配置可用的更新中心。主要是验证它的URL地址可用，例如：https://visualvm.github.io/archive/uc/8u40/updates.xml.gz

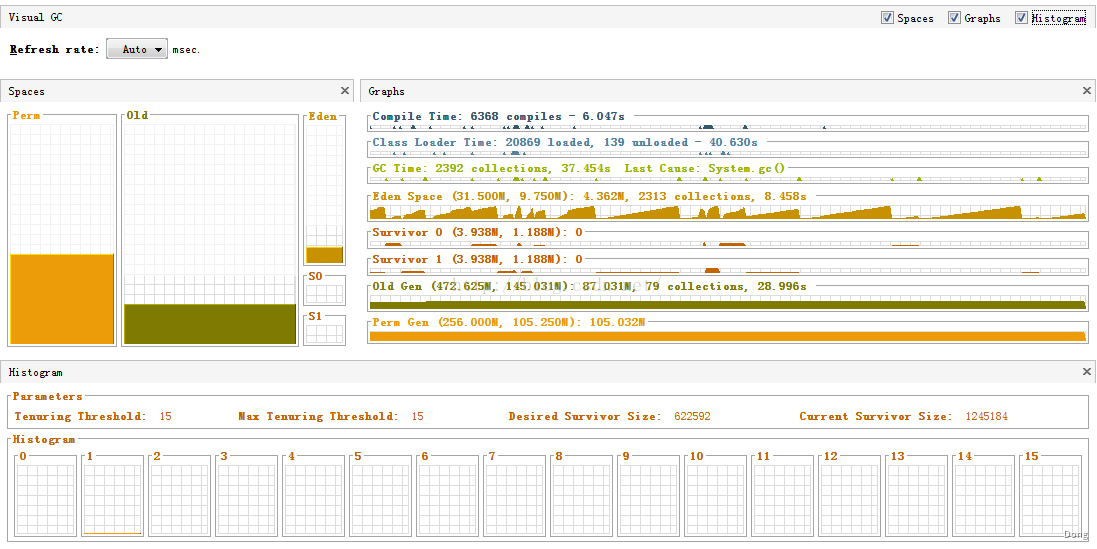

四、Visual GC介绍

整个区域分为三部分：spaces、graphs、histogram

1、spaces区域：代表虚拟机内存分布情况

从图中可以看出，虚拟机被分为Perm、Old、Eden、S0、S1。

注意：如果对每个区域基本概念不是很熟悉的可以先了解下java虚拟机运行时数据区这篇文字。

1）perm：英文叫做Permanent Generation，我们称之为永久代。（根据深入java虚拟机作者说明，这里说法不是不是很正确，因为hotspot虚拟机的设计团队选择把GC分代收集扩展至此而已，正确的应该叫做方法区或者非堆）。

2）通过VM Args:-XX:PermSize=128m -XX:MaxPermSize=256m 设置初始值与最大值。

3）heap：java堆（java heap）。它包括老年代（图中Old区域）和新生代（图中Eden/S0/S1三个统称新生代，分为Eden区和两个Survivor区域），他们默认是8:1分配内存。

4）通过VM Args:-xms512m -Xmx512m -XX:+HeapDumpOnOutofMemoryError -Xmn100m -XX:SurvivorRatio=8 设置初始堆内存、最大堆内存、内存异常打印dump、新生代内存、新生代内存分配比例(8:1:1)，因为Heap分为新生代跟老年代，所以512M-100M=412M，老年代就是412M（初始内存跟最大内存最好相等，防止内存不够时扩充内存或者Full GC，导致性能降低）。

2、Graphs区域：内存使用详细介绍

1）Compile Time(编译时间)：6368compiles 表示编译总数，4.407s表示编译累计时间。一个脉冲表示一次JIT编译，窄脉冲表示持续时间短，宽脉冲表示持续时间长。

2）Class Loader Time(类加载时间): 20869loaded表示加载类数量, 139 unloaded表示卸载的类数量，40.630s表示类加载花费的时间。

3）GC Time(GC Time)：2392collections表示垃圾收集的总次数，37.454s表示垃圾收集花费的时间，last cause表示最近垃圾收集的原因。

4）Eden Space(Eden 区)：括号内的31.500M表示最大容量，9.750M表示当前容量，后面的4.362M表示当前使用情况，2313collections表示垃圾收集次数，8.458s表示垃圾收集花费时间。

5）Survivor 0/Survivor 1(S0和S1区)：括号内的3.938M表示最大容量，1.188M表示当前容量，之后的值是当前使用情况。

6）Old Gen(老年代)：括号内的472.625M表示最大容量，145.031M表示当前容量，之后的87.031表示当前使用情况，79collections表示垃圾收集次数 ，28.996s表示垃圾收集花费时间。

7）Perm Gen(永久代)：括号内的256.000M表示最大容量，105.250M表示当前容量，之后的105.032M表示当前使用情况。

3、Histogram区域：survivor区域参数跟年龄柱状图

1）Tenuring Threshold：表示新生代年龄大于当前值则进入老年代。

2）Max Tenuring Threshold：表示新生代最大年龄值。

3）Tenuring Threshold与Max Tenuring Threshold区别：Max Tenuring Threshold是一个最大限定，所有的新生代年龄都不能超过当前值，而Tenuring Threshold是个动态计算出来的临时值，一般情况与Max Tenuring Threshold相等，如果在Suivivor空间中，相同年龄所有对象大小的总和大于Survivor空间的一半，则年龄大于或者等于该年龄的对象就都可以直接进入老年代(如果计算出来年龄段是5，则Tenuring Threshold=5，age>=5的Suivivor对象都符合要求)，它才是新生代是否进入老年代判断的依据。

4）Desired Survivor Size：Survivor空间大小验证阙值(默认是survivor空间的一半)，用于Tenuring Threshold判断对象是否提前进入老年代。

5）Current Survivor Size：当前survivor空间大小。

6）histogram柱状图：表示年龄段对象的存储柱状图。

7）如果显示指定-XX:+UseParallelGC --新生代并行、老年代串行收集器 ，则histogram柱状图不支持当前收集器。
